万水千山,粽是情
端午节马上就来了,关于粽子的咸甜之争又一次卷土重来。在思考粽子里是放肉还是放枣这个哲学问题的同时,小编不禁想到一个有趣的事。某一天,在实验室里,几位工程师在讨论《原理图设计规范》。前一秒还很和谐,下一秒讨论原理图怎么画的时候,大家的意见就分歧很大了!

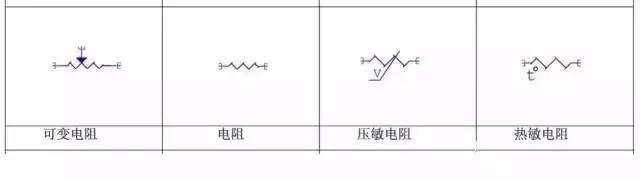

分歧一:电阻的表示方法

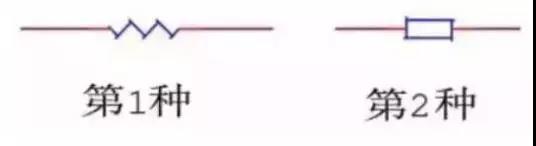

画电路图,你是第一种,还是第二种?中间是方框还是折线?方框做多大?
现场一片混乱立马分成N派。

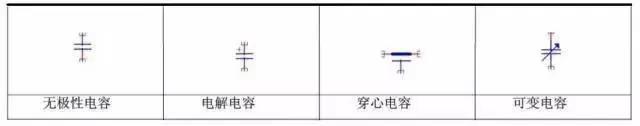

分歧二:有极性的电容的表示方法

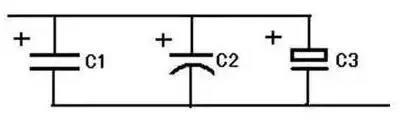

下图厉害了!一张图表示三种方式,还有某世界五百强的原理图规范中,就标了好几种。

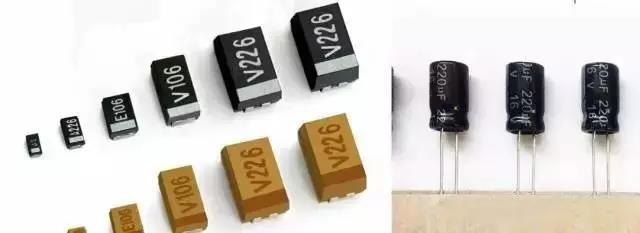

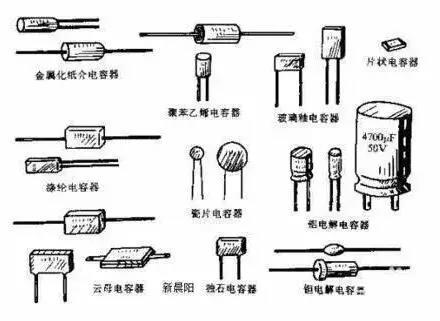

电容的种类已经够多了,选型时让人糟心,电容的表示方法一样让人糟心。
分歧三:电源和地表示法
正电源是否加+? +5V VS 5V0
小数点的表示法: 5.0V、3.3V VS 5V0 3V3
数字模拟分开: DVDD5V0 AVDD3V3 VS 5V0_DVDD 3V3_ AVDD

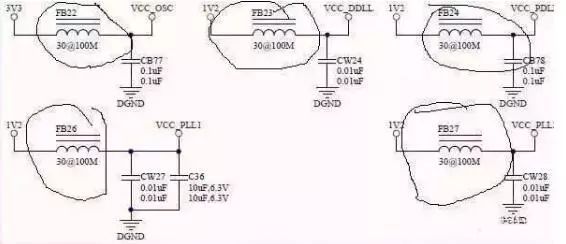

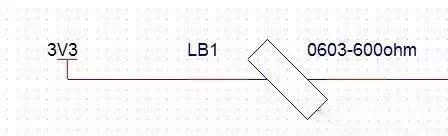

分歧四:磁珠的表示方法
对了,磁珠到底是标称LB、还是FB?
比较痛恨,把磁珠直接画成电感,位号叫做LX的。

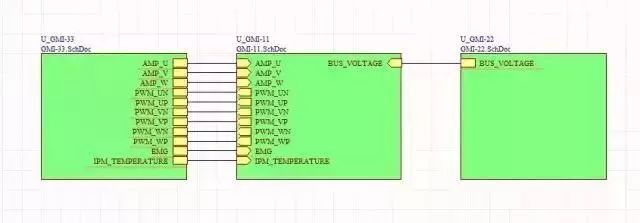

分歧五:层次图
正方辩友:要层次图,层次图利于原理图作为模块化的分享。
反方辩友:不要层次图,层次图带来不必要的麻烦,把原理图割裂之后,容易忽略一些问题,让我不放心。

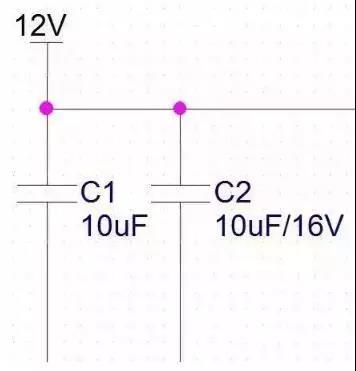

分歧六:电容的耐压值,是否需要填在Value里面?

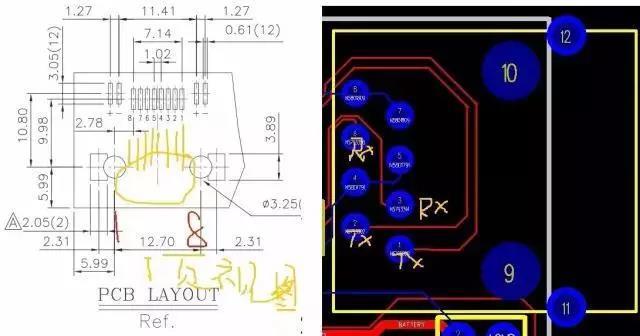

分歧七:TX、RX网络名,到底怎么算?
到底以谁做为主设备?有人说以CPU为主,MCU、FPGA、DSP为从设备;那么FPGA和DSP之间也有呢?
你是不是死在这上面很多次?

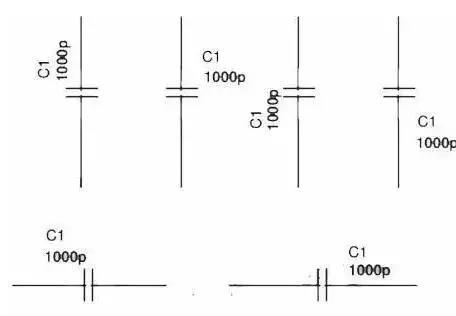

分歧八:位号和Value放在器件的什么位置和什么方向?
和粽子的咸甜之争一样,很多关于原理图怎么画的分歧其实是没有对错的,这往往和工程师的个人习惯有关。画原理图时,大家还遇到过哪些有趣好玩的“意见不统一”呢?
(图文整理自网络,版权归原作者所有。)
