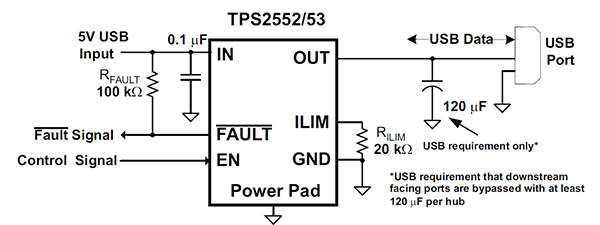

在端口设计中，会应用到限流芯片的使用。下图就是广泛应用在USB端口的限流芯片。

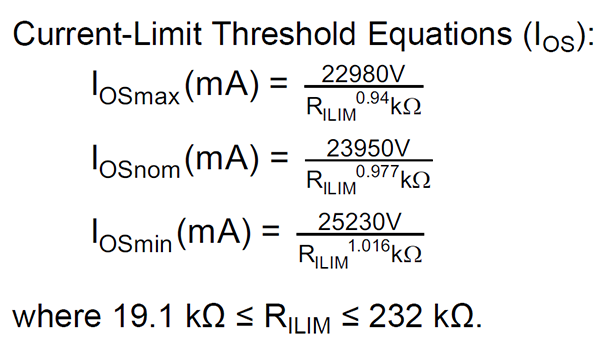

我们知道，一般情况下，USB端口限流为0.5A，某些特殊情况下回到1A，例如外接USB口的光驱等等。那么在限流芯片的应用中，就会遇到限流的设置。在芯片手册中我们可以看到该芯片的限流公式：

根据公式，如果我们限流为0.5A，那么电阻值：

Iosmax是0.5A的话，Rilm≈58.68 KΩ；此时Iosmin=0.4028A，是不满足端口0.5A的要求的（在一些情况下，端口是会需要用到0.5A的）。

Iosmin是0.5A的话，Rilm≈47.438 KΩ；此时Iosmax=0.6106A，既满足了端口0.5A，又预留了0.1A的裕量（一般情况下会预留10%~20%的上限）。

那么，是不是电阻选择47 KΩ就可以了呢？

当然不是，这个时候就要考虑电阻阻值精度的问题。一般情况下，电路上使用的都是金属膜电阻，电阻精度为5%，高精度电阻为1%。高阻值电阻精度一般为5%。那么47 KΩ电阻就是44.65~49.35 KΩ。在这个精度范围内，就会又出现Iosmin不满足0.5A的情况。那么我们选型就要考虑电阻的最大值为47 KΩ，则电阻应该选45.18 KΩ（精度42.92~47.44 KΩ）。在电阻的最大值是满足端口电流需求的，我们再计算一下电阻最小值42.92 KΩ时：

Iosmin=0.553A

Iosmax=0.671A

此时端口限流是在0.55~0.67之间，是满足要求的，因此电阻选型可以在43K左右选型。

BTW：在端口限流0.5A时，实际上端口限流一般会限制在0.6~0.7A左右。

诸位板粉们可以按照以上的方法，再算一下。
