前期介绍了高速PCB设计软件结构图导入操作步骤和设置相关参数，不知道大家学会了吗？本节继续重点阐述如何建立PCB设计文件的外形板框。

✪ 正文 ✪

大家可以带着以下几个问题思考：

如何建立PCB图纸板框？具体的方法有哪些？手动添加板框时的常用命令是什么？

一、从结构要素图板框进行转化操作

操作步骤：

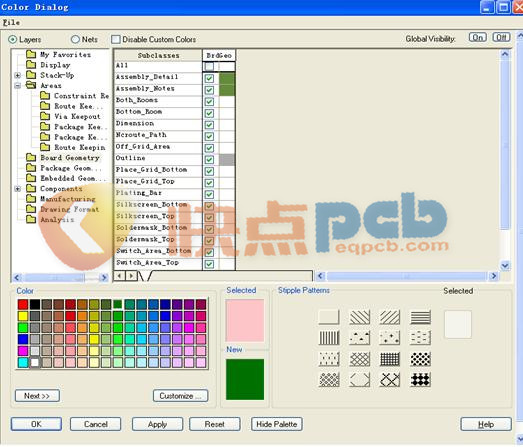

1、打开结构要素图层面（如下图）选择：Display → color/visibility→Board Geometry

2、勾选 Assembly_Detail 选项 →点击OK ，显示效果如下图：

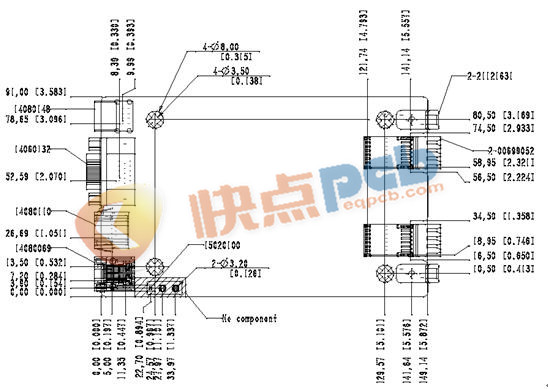

3、把结构要素图中需要转成板框的线留着，其它的线跟符号都删掉（如下图）

4、将上图中的线变成板框

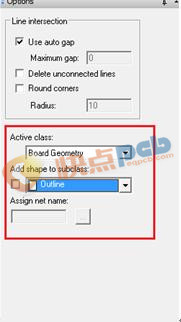

操作命令如下：shape→compose shape层面选择如下图：

Active class ：选择Board Geometry

Add shape to subclass：选择Outline

5、打开BOARD GEOMETRY/ OUTLINE 就可以看到PCB图纸板框了。

二、根据结构要素图尺寸坐标信息手动添加

一般结构比较简单的板框，可以选择按坐标手动添加板框的方法

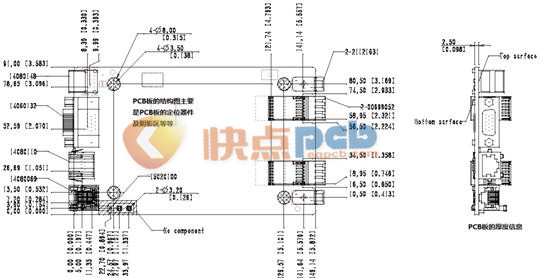

如下图的结构要素图：

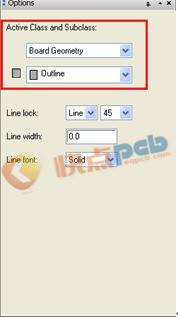

点击PCB设计软件Add Line菜单，在Options中选择：Board Geometry / Outline

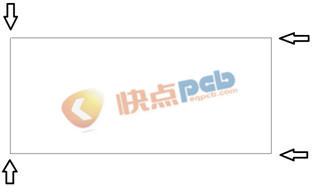

依次输入上面图中的4个坐标，使之形成闭合的方形，效果如下图：

然后进入菜单manufacture—drafting—fillet进行倒角，在options选项中如下图

关于PCB设计前期处理的相关内容到本节就结束了，不知道我们的PCB设计工程门学到几成，如果想加深对软件的操作，也可以上我们的快点PCB平台学习哦~
