在高速PCB设计中，用Design Entry CIS绘制电路图时，分为三个步骤：

放置元件、连接线路、放置元件说明

其中，放置元件是绘制原理图的主要部分。

因此本节重点讲述

▼▼

原理图绘制之元件的放置

▼▼

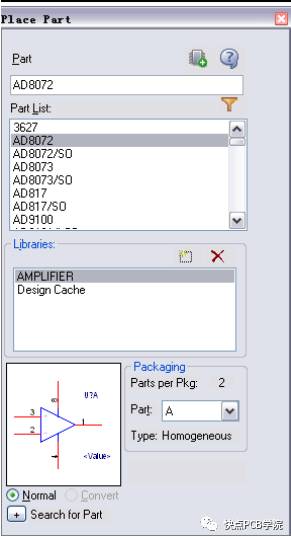

在新建的原理图绘制页面上，执行Place/Part命令，或者直接点击，将弹出Place Part对话框。

在Place Part对话框中，选择元件库元件，当然，有时候需要添加或者删除设计者所需要的元件库，直接点击对话框中，前者用以浏览和选择所需要的元件库，后者用以删除元件库。

在对话框中的Part List列表框中可选择添加元件，并且在Packaging中可以直观的看到元件符号。

电源、接地符号是比较特殊的符号，所以在Capture元件库中都存在这些符号。

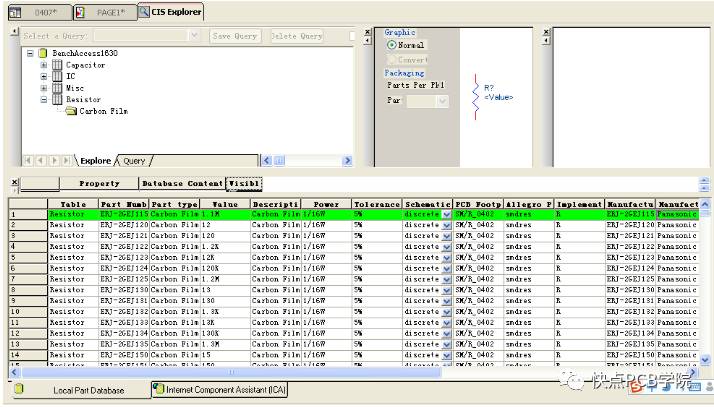

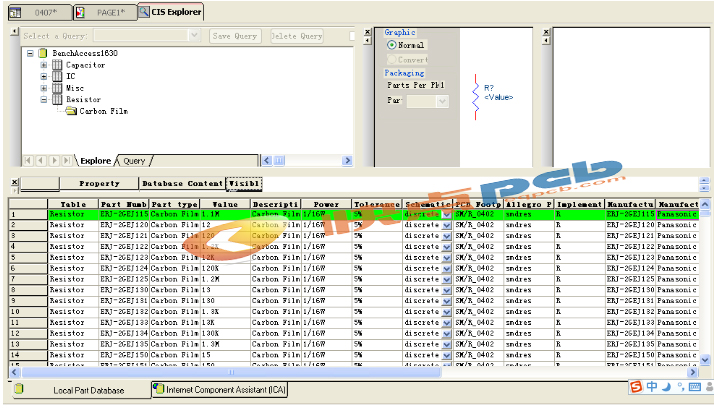

另外，右击原理图空白处，执行Place Database Part命令，弹出CIS Explorer-Place Database Part对话框，如下图：

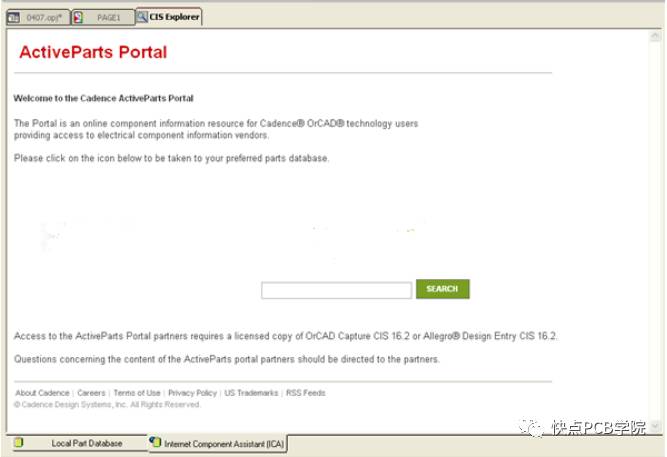

在Local Part Database标签下，可以查找软件自带元件库元件的全部信息，而在Internet Component Assistant（ICA）标签下可以在网络库中查找元件信息如下图：

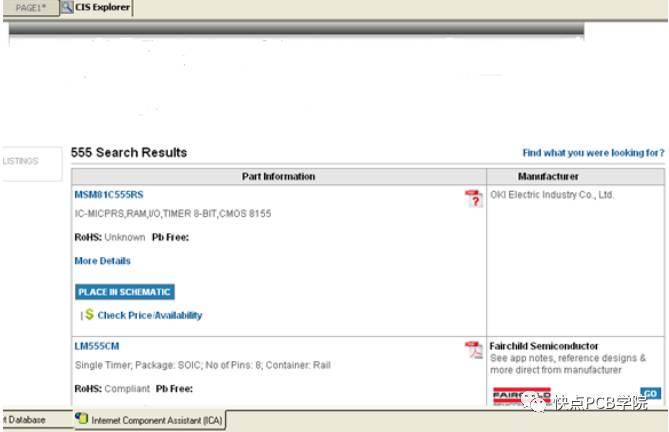

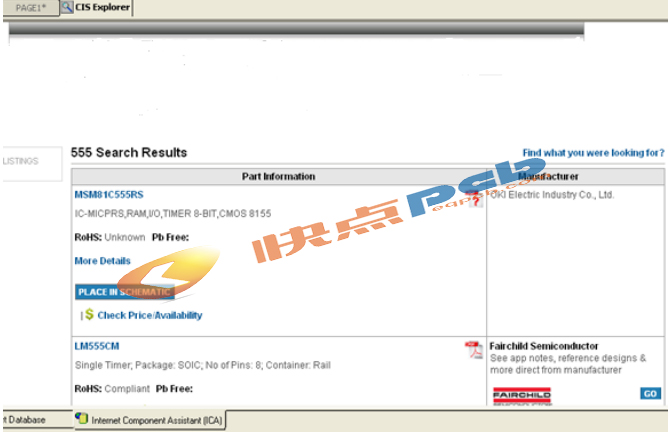

例如，输入555，点击Search则可在网络上查找所有名称中带有555的芯片，并提供芯片的详细参数设置。

然后，设计者可以将这些网络元件放入元件库中，便于以后绘制原理图时可以重复调用。
