此测试案例为某客户直插型双边缘连接器的SI测试项目

测试分为频域和时域两方面,频域包括插损,回损,串扰,时域包括阻抗,时延,串扰等。

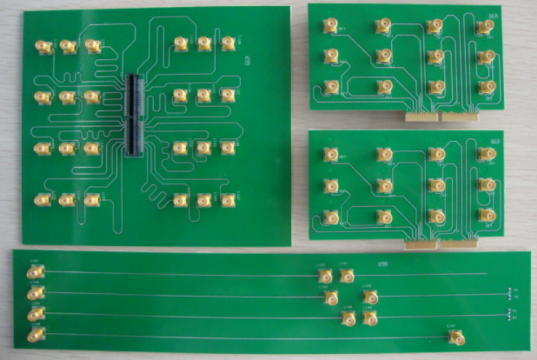

1、测试板实物图


2、测试环境

VNAAgilent网络分析仪

TDRAgilent E5071C

Test Board8208-直母系列连接器测试板

3、测试结果

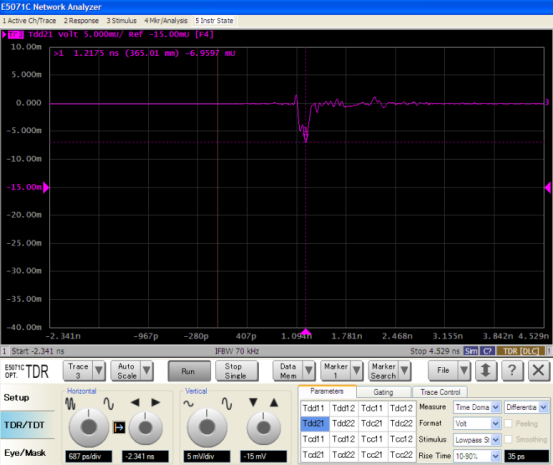

(1)TDR特征阻抗

5 - 单端阻抗(Ω)

信号上升时间

30±5ps

50 ps

100 ps

250 ps

500 ps

750 ps

1 ns

最大阻抗

57.888

54.230

51.307

50.707

51.218

51.605

51.995

最小阻抗

42.252

45.496

48.271

50.342

51.126

51.483

51.680


(2)插损对比

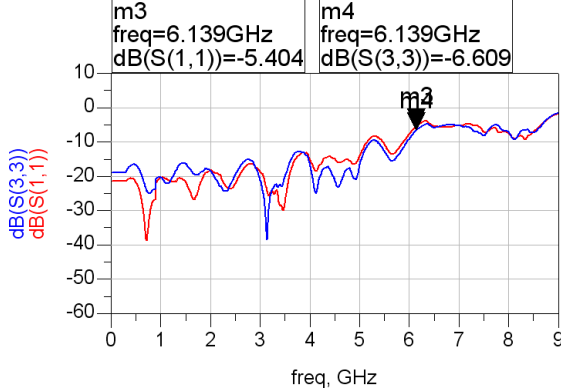

(3)回损对比

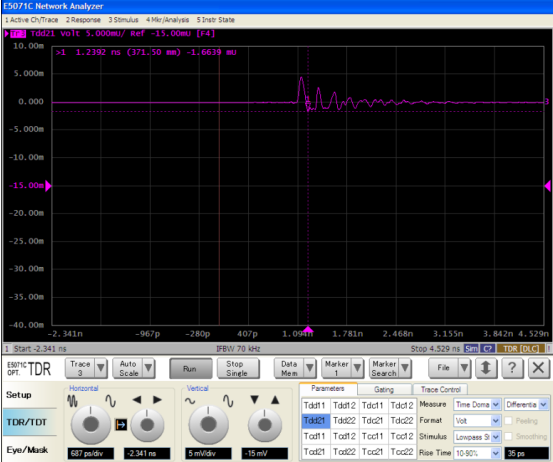

(4)差分延时


(5)NEXT近端串扰


(6)FEXT远端串扰
