本测试案例为某连接器厂家的ZD连接器测试板

主要SI测试指标要包括:连接器的阻抗、插损与回损、近端串扰、远端串扰等电气性能指标

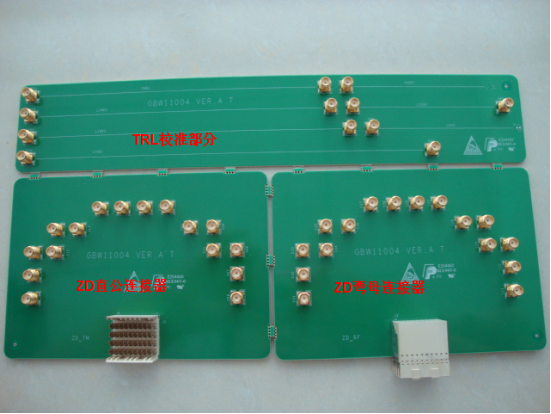

1、测试板图片


2、测试环境

VNA:Agilent 20GHz网络分析仪

TDR:Tektronix实时示波器(带阻抗测试模块)

Test BoardZD连接器测试板(含TRL校准件及客户ZD连接器样品)

3、测试结果及图片

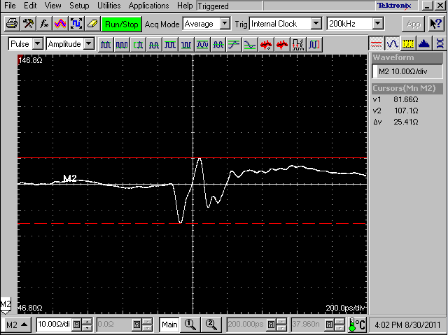

(1)TDR特征阻抗

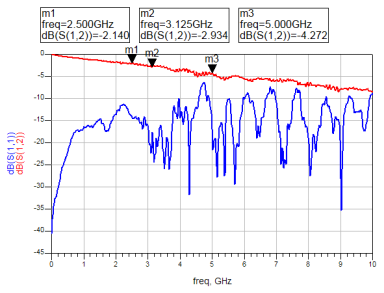

(2)IL/RL 插损/回损

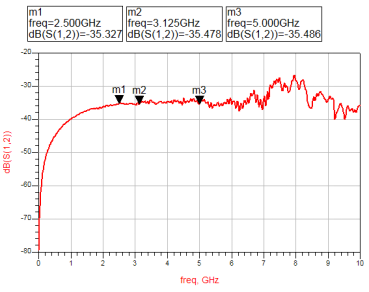

(3)NEXT近端串扰(单对信号间)

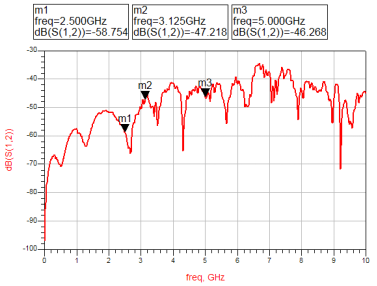

(4)FEXT远端串扰(单对信号间)
