18G-半交叉-开关矩阵


基本功能


为满足高速线缆组件厂家对于线缆SI 性能测试的要求,节约测试时间,提高测试效率,深圳市迈威科技股份有限公司开发设计了半交叉矩阵开关,该设备可与 Agilent  E5071C  网络分析仪等测试仪器配套使用,将网络分析仪四端口拓展为 32 端口,支持多端口DUT测试,用于SFP+QSFP+MiniSAS PCIeHDMIUSB等电缆产线测试,满足高达18GHz的高速线缆自动化性能测试的需求,具有稳定性高、寿命长、性能好等特点。





特性优点


1、支持1台测试仪器的接入与拓展测试;

2、对开关的切换次数进行实时记录,方便用户对开关使用情况的实时了解;

2、选用高性能微波开关,插入损耗、驻波比小、隔离度高,可靠性、重复性好;

3、可实现 4 端口拓展 32 端口功能,可支持多端口 DUT 测试;

4、满足 18GHz 高测试带宽,是高灵活度、高通道数应用的理想选择;

5、简化内部布线,降低由于开关连接所产生的损耗;

6、整机设计充分做好防静电处理,防止静电对测试设备的损害;

7、采用成熟的软硬件平台,实现开关的快速切换,确保测试稳定、精确、高速。





应用场景


主要应用于SFP+QSFP+MiniSASPCIeHDMIUSB等电缆组件产线测试

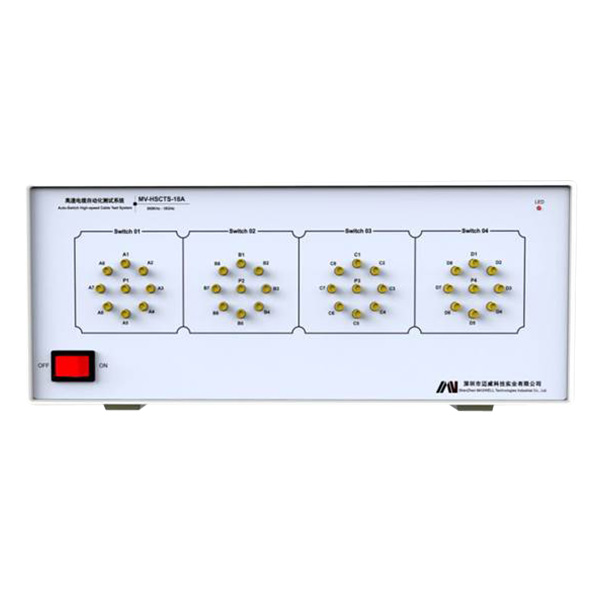

结构外形
