▲整流桥堆

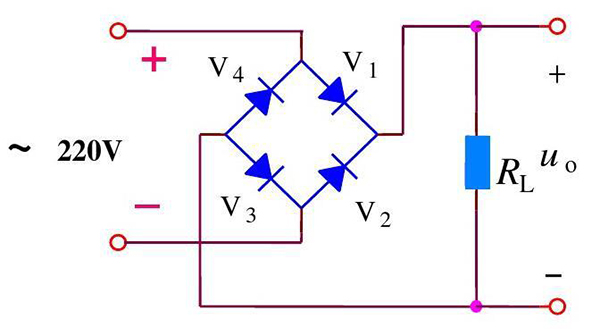

全桥由四只二极管组成，有四个引出脚。两只二极管负极的连接点是全桥直流输出端的“正极”，两只二极管正极的连接点是全桥直流输出端的“负极”。

整流桥电路组成

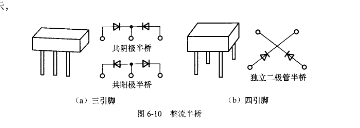

半桥由两只二极管组成，有三个引出脚。正半桥两边的管脚是两个二极管的正极，即交流输入端；中间管脚是两个二极管的负极，即直流输出端的“正极”。负半桥两边的管脚上两个二极管的负极，即交流输入端；中间管脚是两个二极管的正极，即直流输出端的“负极”。一个正半桥和一个负半桥就可以组成一个全桥。

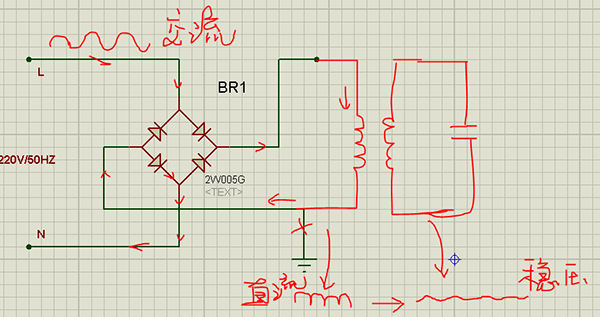

整流桥的作用是将交流电转换为直流电。

1. 先把交流变成直流

2. 通过电容稳压输出

经过电容后，电容可以充电，最后输出的电压是波动很小的信号

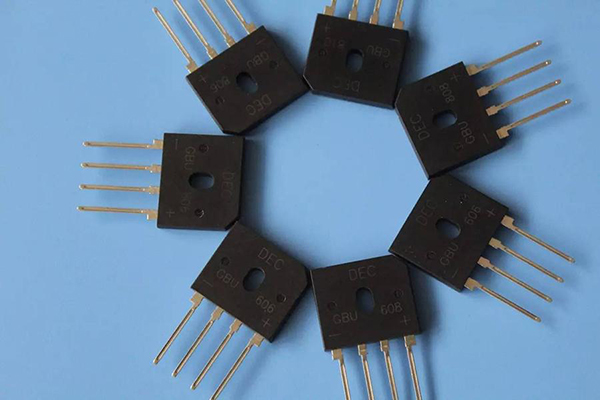

整流桥封装有四种：方桥、扁桥、圆桥、贴片MINI桥

方桥主要封装有：BR3、BR6、BR8、GBPC、KBPC、KBPC-W、GBPC-W、MT-35(三相桥)；

扁桥主要封装有：KBP、KBL、KBU、KBJ、GBU、GBJ、D3K；

圆桥主要封装有：WOB、WOM、RB-1；

贴片MINI桥主要封装：BDS、MBS 、MBF、ABS。

（图文整理自网络，版权归原作者。）
