认识常用电子元器件——频率“筛子”滤波器
作者: 来源: 浏览次数: 日期:2019-8-13 8:58:38

滤波器(Filter)

滤波器是由电容、电感和电阻组成的滤波电路。滤波器可以对电源线中特定频率的频点或该频点以外的频率进行有效滤除,得到一个特定频率的电源信号,或消除一个特定频率后的电源信号。

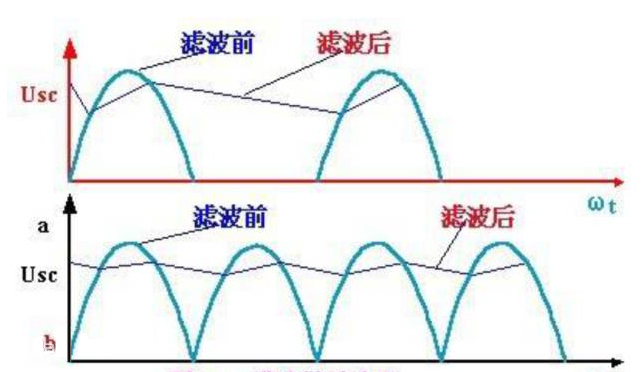

滤波是信号处理中的一个重要概念,在直流稳压电源中滤波电路的作用是尽可能减小脉动的直流电压中的交流成分,保留其直流成分,使输出电压纹波系数降低,波形变得比较平滑。

滤波器的作用

滤波器主要用来作频率选择——让需要的频率信号通过,而反射不需要的干扰频率信号。有个有趣的比喻:滤波器相当于频率“筛子”。

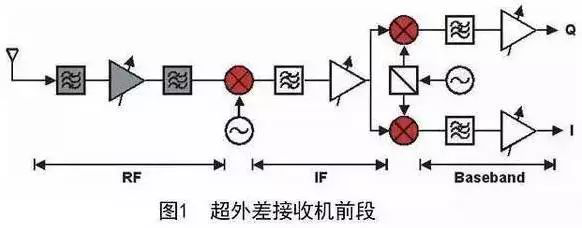

经典的滤波器应用实例是接收机或发射机前端,如图1所示:


滤波器的主要分类

1、滤波器按所处理的信号分为模拟滤波器和数字滤波器两种。

2、按所通过信号的频段分为低通、高通、带通、带阻和全通滤波器五种。

3、按所采用的元器件分为无源和有源滤波器两种。

4、根据滤波器的安放位置不同,一般分为板上滤波器和面板滤波器。

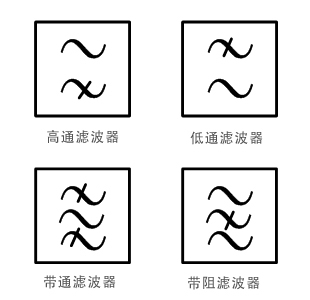

▲滤波器图形符号

滤波器的主要参数

中心频率(Center Frequency):滤波器通带的频率f0,一般取f0=(f1+f2)/2,f1、f2为带通或带阻滤波器左、右相对下降1dB或3dB边频点。

截止频率(Cutoff Frequency):指低通滤波器的通带右边频点及高通滤波器的通带左边频点。通常以1dB或3dB相对损耗点来标准定义。

通带带宽:指需要通过的频谱宽度,BW=(f2-f1)。f1、f2为以中心频率f0处插入损耗为基准。

带内波动(Passband Riplpe):通带内插入损耗随频率的变化量。

带内驻波比(VSWR):衡量滤波器通带内信号是否良好匹配传输的一项重要指标。理想匹配VSWR=1:1,失配时VSWR>1。

插入损耗(Insertion Loss):由于滤波器的引入对电路中原有信号带来的衰耗,以中心或截止频率处损耗表征,如要求全带内插损需强调。

纹波(Ripple):指1dB或3dB带宽(截止频率)范围内,插损随频率在损耗均值曲线基础上波动的峰值。

回波损耗(Return Loss):端口信号输入功率与反射功率之比的分贝(dB)数,也等于20Log10ρ,ρ为电压反射系数。入功率被端口全部吸收时回波损耗为无穷大。

阻带抑制度:衡量滤波器选择性能好坏的重要指标。该指标越高说明对带外干扰信号抑制的越好。

延迟(Td):指信号通过滤波器所需要的时间,数值上为传输相位函数对角频率的导数,即Td=df/dv。

(图文整理自网络,版权归原作者。)
