类型一PCB布线策略

1) 类型一主要特征如下：严格的长度规则、严格的串扰规则、拓扑规则、差分规则、电源地规则等。

2) 关键网络的处理：总线

定义Class；

要求满足一定的拓扑结构、stub及其长度（时域）约束条件；

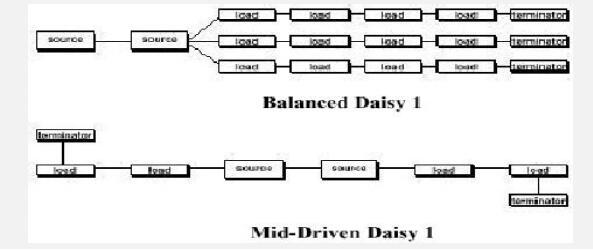

▲平衡菊花链和中间驱动菊花链图

设置虚拟管脚来控制拓扑结构；

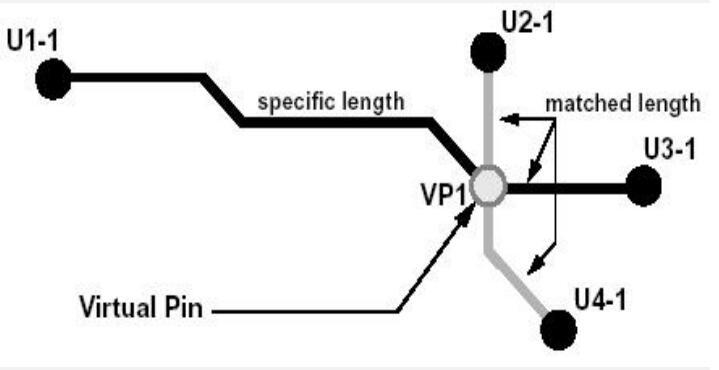

▲虚拟T点图

对STUB进行限制。设置最大的stub长度，延迟/长度应给定范围；禁止从焊盘的长边出线；允许终端带有交叉点（junction）。

3) 关键网络的处理：时钟线

定义Class，设置足够的线间距或Class与Class之间的间距；

将时钟线设置在特定的层和区域内。

4) 关键网络的处理：差分线

一般需指定布线层；

采用parallel方式，避免用tandem方式；

定义两差分线的长度匹配以及差分对长度匹配；

设置差分线对之间的间距通常的做法是将差分对定义为class，然后定义Class to class的间距。

5) 串扰控制

网络组之间要有足够的Clearance；如：数据线、地址线和控制线之间要有间距约束，把这些网络设置成相应的class，然后在数据线和地址线之间、数据线和控制线之间、地址线和控制线之间设置串扰控制规则。

6) 屏蔽

屏蔽方式：并行（parallel)、同轴（coaxial）、级联（tandem）；

规则设置好以后，可以采用手工或自动布线。

类型二PCB布线策略

1) 类型二PCB设计既具有物理实现的挑战也具有电气规则实现的挑战。

2) 在布线过程中需要进行“引导”，如：Fanout、层分割、自动布线过程控制、禁布区定义、布线次序等需要适当地进行干涉。

3) 测试并分析布线的可行性；

4) 首先考虑物理规则的实现，其次才是电气规则的实现；

5) 对产生的冲突或错误，要求综合分析其原因，有针对性地调整布线策略。

对PCB工程师来说，PCB布线策略是必备的知识，大家都应该熟练掌握。

（图文整理自网络，版权归原作者所有）
