涨知识!一文读懂PCB产业链
作者: 来源: 浏览次数: 日期:2019-10-17 8:57:26

作为一名PCB设计工程师,我们不仅要关心各种布局、走线、高速信号等技术问题,还要了解整个PCB产业链,从知识的广度和专业的深度上提升自己。


PCB板产业链示意图

上游原材料

上游原材料包括铜箔、树脂、玻璃纤维布、木浆、油墨、铜球等,其中铜箔、树脂和玻璃纤维布是三大主要原材料。

铜箔是制造覆铜板最主要的原材料,约占覆铜板成本的30%(厚板)和50%(薄板)。铜箔的价格取决于铜的价格变化,受国际铜价影响较大。铜箔是一种阴质性电解材料,沉淀于电路板基底层上,它作为PCB的导电体在PCB中起到导电、散热的作用。

玻纤布是覆铜板的第二大原材料,由玻纤纱纺织而成,在覆铜板中起到增加强度、绝缘的作用,占覆铜板的成本约为25%~40%。

合成树脂也是覆铜板的重要原材料,具有较好的力学性能、电性能和黏结性能,在覆铜板中起粘合作用,占覆铜板成本约为15%。

中游基材覆铜板(CCL)

覆铜板是PCB制造的核心基材。覆铜板是将增强材料浸以有机树脂,一面或两面覆以铜箔,经热压而成的一种板状材料,担负着(PCB)导电、绝缘、支撑三大功能,是一类专用于PCB制造的特殊层压板,覆铜板占整个PCB生产成本的20%~40%,在所有PCB的物料成本中占比最高。

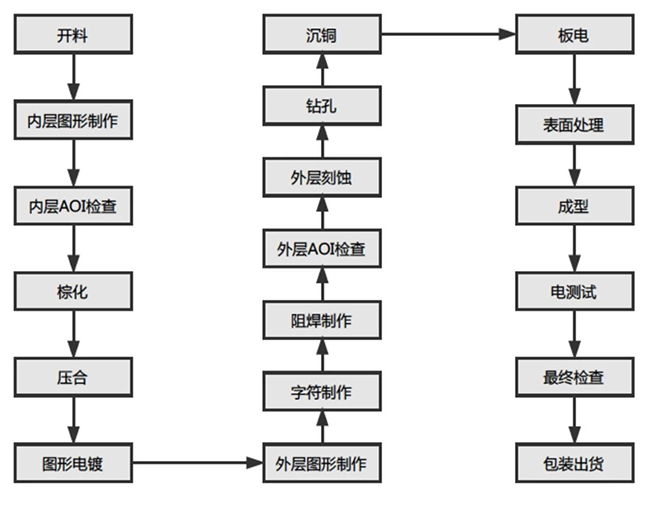

PCB生产工艺流程

↓↓↓


下游应用

PCB的一个显著特点是下游应用领域覆盖面广泛,覆盖计算机、通信、消费电子、工控医疗、军事、半导体和汽车等行业,几乎涉及所有电子信息产品。其中,计算机、通信和消费电子是三大主要应用领域,占据了PCB行业产值的70%左右。

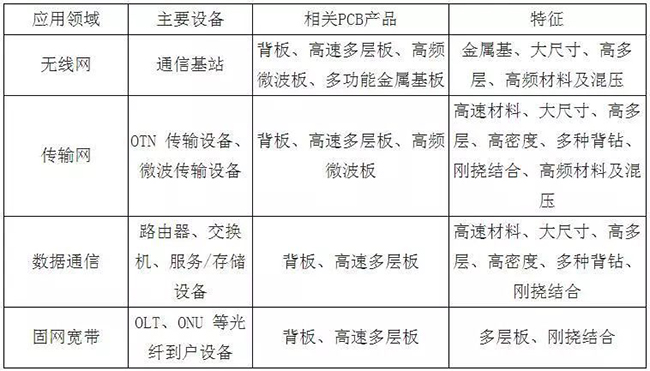

通信类 PCB 应用及特征

(图文整理自网络)

想扩充和提升自己硬件方面的技能吗?想在职场上提升自己的竞争力吗?不妨从学习原理图设计开始。扫描(识别)以下二维码,可在“腾讯课堂”学习Orcad原理图设计实战课程:《4周通过VR学习原理图设计》。


▲扫码试听《4周通过VR学习原理图设计》课程
