PCB原创|PCB设计布局的那些事儿,你晓得不?
作者: 来源: 浏览次数: 日期:2017-3-9 8:40:44


一款PCB设计的成功标志,是内在质量和整体美观达到完美结合。布局质量的好坏将直接影响到系统的稳定,因此可以这样认为,良好的布局是PCB设计成功的第一步。


在高速、高密度的PCB设计中,自动布局很难满足实际要求,一般是手动布局。本节主要介绍的PCB布局要求和布局思路。


一、在PCB布局过程中关注的4个方面


1、满足DFX要求。

1.1) PCB的可装配性;

1.2) PCB的可维修性;

1.3) PCB的可测试性;

2、电气性能的实现。

2.1)模拟电路和数字电路要区分摆放;

2.2)各功能模块的摆放要考虑EMC、SI、PI及散热方面的要求;

3、合理的成本控制。

PCB层数、PCB尺寸、PCB制造的难易度、PCB板材。

4)美观度。


二、结构性要求器件定位布局

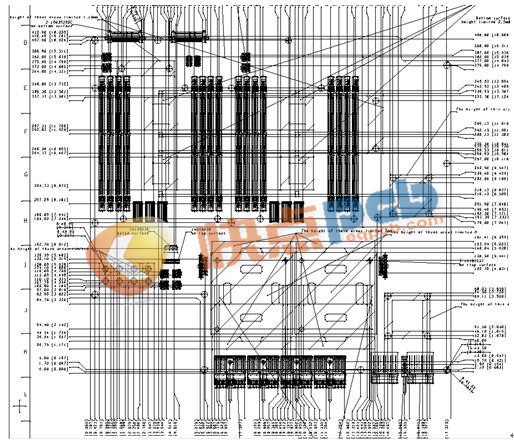

                          图1 按结构图布局关注点

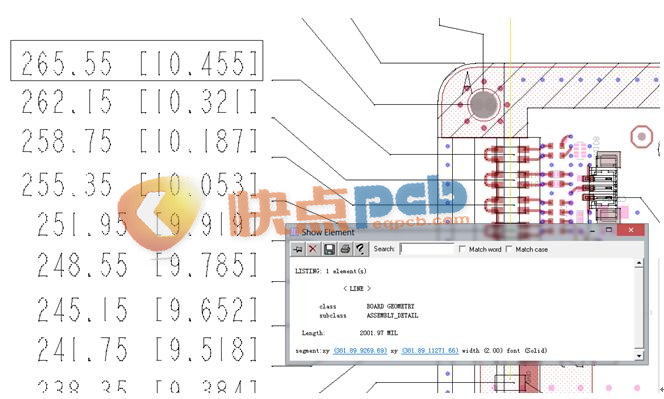

                                       图2 按结构图布局关注点

1、准确定位器件:

1.1)结构期间都会有坐标,按照坐标来定位器件;

1.2)找到器件第1PIN,按照PIN脚坐标定位。

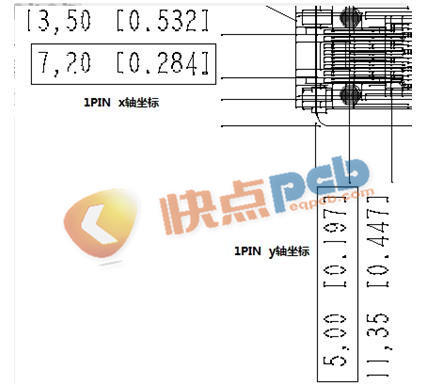

                                       图3 器件1PIN坐标定位

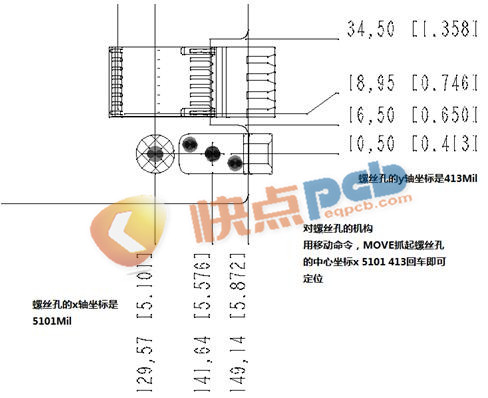

                                       图4 定位螺丝孔的坐标

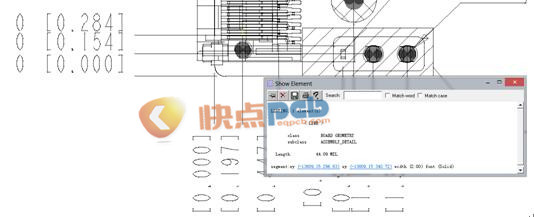

                                        图5 特殊PIN脚定位



                                       图6 以器件中心定位


综上所述,在PCB设计中,布局时可以不仅采用PIN中心定位,还可以螺丝孔坐标、特殊PIN脚和器件重心定位。
