高速PCB设计软件操作之正片层的光绘设置
作者: 来源: 浏览次数: 日期:2017-1-20 10:59:00


快点PCB新年抽奖活动开始啦!

光绘文件是PCB生产商用来生产PCB板的数据文件;LAYOUT工程师在PCB设计完成后需要在allegro软件中生成光绘文件,最终和制板说明文件一起提供给制板商,用来生产PCB板。


本期主要以PCB设计软件allegro进行操作,以四层板的设置为例进行正片层的光绘设置。

打开allegro操作界面、在ALLGRO的操作命令:




具体的生成步骤:(正片层的光绘设置、以生成TOP层为例)

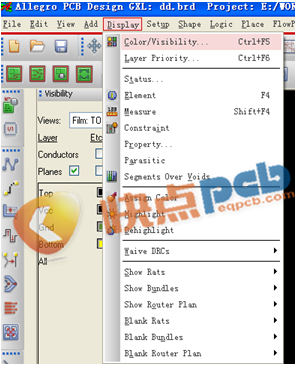

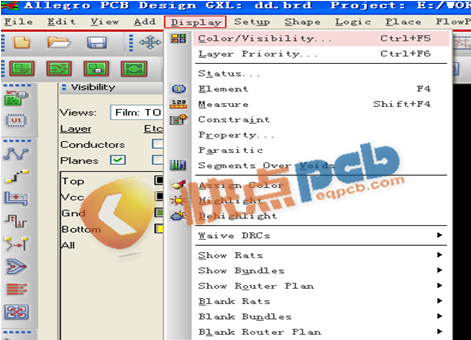

首先把ALLEGRO的COLOR管理器打开,并把所有层面都OFF 命令为DISPLAY—COLOR/VISIBILITY,

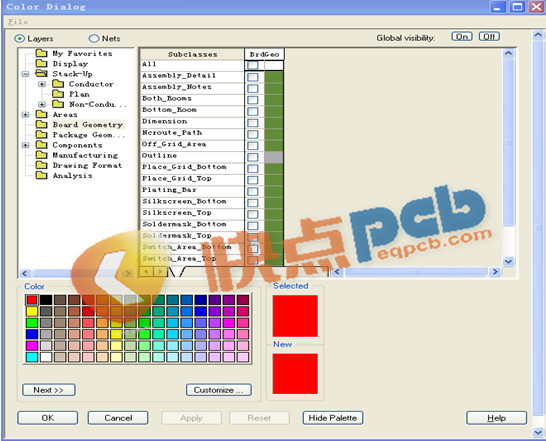

弹出如下菜单




在GOLBAL VISIBILITY 选择OFF

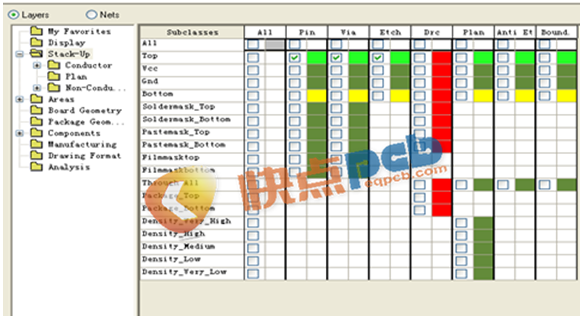

在STACK-UP栏,把TOP层对应的PIN  VIA  ETCH选上,如下图:

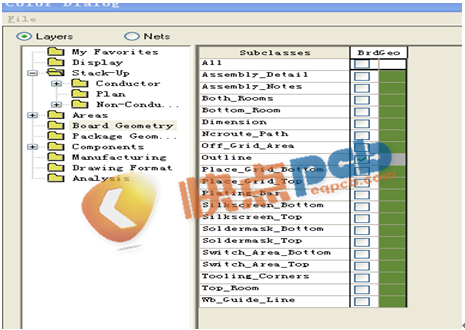

在BOADR GEOMETRY 中把OUTLINE选上,如下图




然后选择OK,执行命令

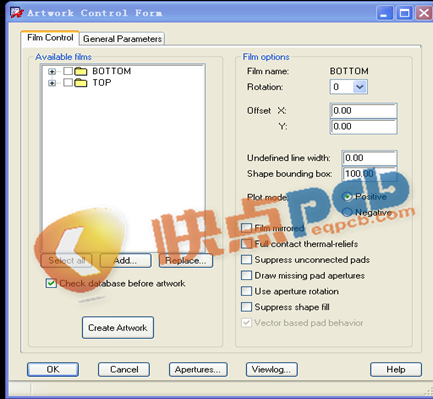

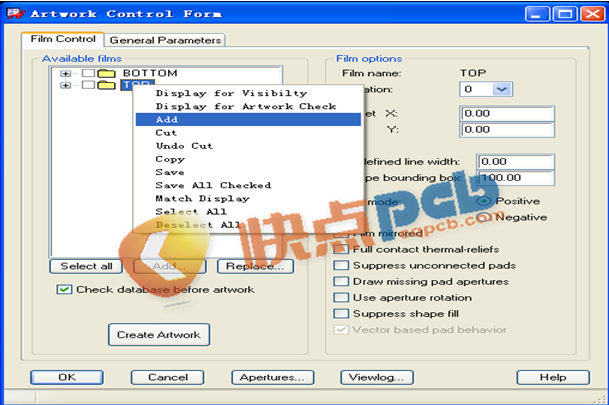

选择avaible films 中的任意选一个,然后右键弹出

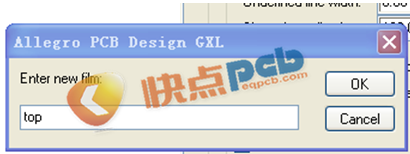

选择ADD,弹出如下图,输入对应要生成的层面,如top

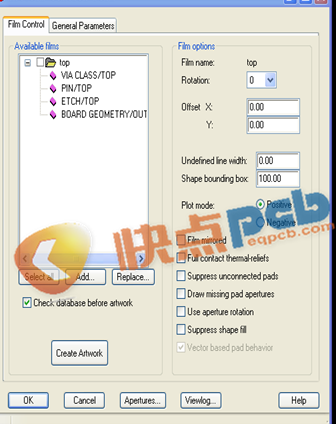

然后OK,生成的TOP层光绘显示为




以此类推其它的正片走线层的高速PCB设计软件allegro光绘设置步骤如上哦!

--------------------------------------------------------------------------------------
