今天讲述高速PCB设计中几大简单器件的封装形式

电阻

作为电路中最常用的器件，电阻器，通常简称为电阻，一般有四种类型：固定电阻，可调电阻，热敏电阻，电位器。

按材料分有碳膜电阻、水泥电阻、金属膜电阻和线绕电阻等不同类型。

电阻几乎是任何一个电子线路中不可缺少的一种器件。顾名思义，电阻的作用是阻碍电子的作用。

在电路中主要的作用是：缓冲、负载、分压分流、保护等作用。

阻值标示方法

直接法：用数字和单位直接标示阻值的方法，通常Ω可省略。如4.7K；

文字符号法：用数字与特殊符号组合，常见符号有M、K、R。如4K7 4K7，1R9；

数字表示法：常见于贴片电阻，用3～4位整数表示阻值，单位为Ω。（前2 ～ 3位表示有效值，末位表示倍率）如102 102＝1000Ω，1001＝1000Ω；

色环表示法：用不同颜色的色环在电阻表面上标志出电阻主要参数的方法。

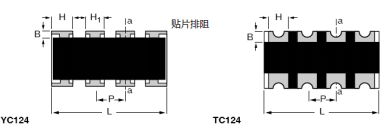

最为常见的有 0805、0603 两类，它也可以以排阻的身份出现，四位、八位都有。

命名方式：r0402，r0603，r0805，r1206，r1210……

电容

电容也是最常用、最基本的电子元件之一。在电路中用于调谐、滤波、耦合、旁路、能量转换和延时等。

根据介质的不同，分为陶瓷、云母、纸质、薄膜、电解电容几种。

主要参数是容量和耐压值。常用的容量单位有μF（10-6 F）、nF（10-9 F）和pF（10-12 F）（当标注中省略单位时，默认单位应为pF），标注方法与电阻相同。

标有单位的直接表示法：有的电容的表面上直接标志了其特性参数，如在电解电容上经常按如下的方法进行标志4.7u/16V，表示此电容的标称容量为4.7 uF，耐压16V。

不标单位的数字表示法：许多电容受体积的限制，其表面经常不标注单位。但都遵循一定的识别规则。当数字小于1时，默认单位为微法，当数字大于等于1时，默认单位为皮法。

电容又分为无极性和有极性两类，无极性电容下述两类封装最为常见，即 0805、0603； 极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高。而贴片元件由于其紧贴电路板，所以要求温度稳定性要高，所以贴片电容以钽电容为多。

命名方式：c0402，c0603，c0805，c1206，c1210……

半导体二极管

由一个PN结，再加上电极、引线、封装而成。

晶体二极管按材料分有锗二极管、硅二极管、砷化镓二极管。

按结构不同可分为点接触型二极管和面接触型二极管。

按用途分有整流二极管、检波二极管、变容二极管、稳压二极管、开关二极管、发光二极管等。发光二极管：颜色有红、黄、绿、蓝之分；亮度分普亮、高亮、超亮三个等级；

常用的封装形式有三类：0805、1206、1210；

二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如 1N4148）封装为 1206；大电流型（如 IN4007）暂没有具体封装形式。

命名方式：d0603，d0805，d1206……

外形尺寸与封装的对应关系是：

0402=1.0mmx0.5mm 0603=1.6mmx0.8mm

0805=2.0mmx1.2mm 1206=3.2mmx1.6mm

1210=3.2mmx2.5mm 1812=4.5mmx3.2mm 2225=5.6mmx6.5mm

三极管

晶体三极管按结构分，有点接触型和面接触型；

按工作频率分有高频三极管和低频三极管、开关管。

按功率大小可分为大功率、中功率、小功率三极管。

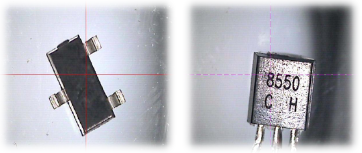

从封装形式分有金属封装和塑料封装等形式。

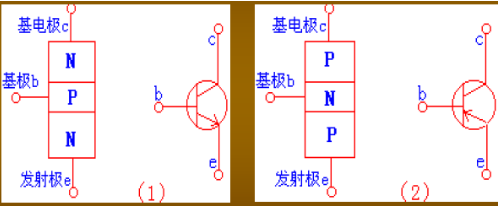

三极管有两个PN结，三个电极（发射极、基极、集电极）。按PN结的不同构成，有PNP和NPN两种类型。

——变压器——

安全隔离变压器：指为安全特低电压（不超过50V）电路提供电源的隔离变压器。

——继电器——

电磁继电器：利用输入电路内电流在电磁铁铁心 与衔铁间产生的吸力作用而工作的一种电气继电器。

——晶振——

晶体振荡器：指从一块石英晶体上按一定方位角切下薄片（简称为晶片），石英晶体谐振器，简称为石英晶体或晶体、晶振；而在封装内部添加IC组成振荡电路的晶体元件称为晶体振荡器。

其产品一般用金属外壳封装，也有用玻璃壳、陶瓷或塑料封装的。

——
